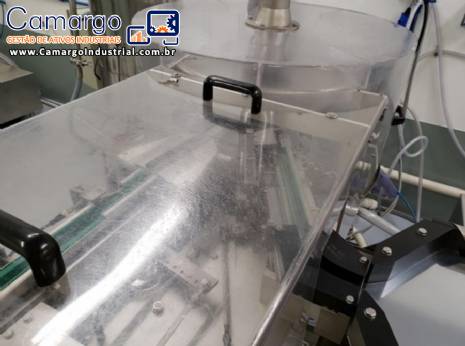

Lavadora de frascos de vidro A máquina possui 8 estações para limpeza úmida e seca. A sequência em que os meios serão utilizados está de acordo com a solicitação do cliente.
Marca: Bausch.
Estação de saída.
Aqui os alicates transportadores se abrem e o braço cursor puxa os objetos para o canal de saída. Os objetos são empurrados para o magazine de saída através da pressão dos objetos seguintes.
Curta descrição geral das funções Os objetos são posicionados em pé sobre a mesa alimentadora, com as aberturas para cima. A alimentação ocorre manualmente por um operador. A cada processo de trabalho podem ser processados de 1 a 3 objetos por vez, dependendo da configuração da máquina e do tamanho dos objetos.
A sequência dos processos individuais de trabalho é:
Esteira de transporte. A cada passo programado a esteira transporta os objetos que vêm da mesa rotativa de entrada ate posição em que eles são pegos por entre os alicates transportadores abertos, os quais irão segurar os objetos no meio do corpo e após isso, fechar imediatamente. Após os alicates fecharem a esteira abaixa para que os frascos não enrosque no passo.
Estação de inversão dos alicates. Os objetos são girados em 180°, de forma que fiquem com as aberturas para baixo.
Estações de limpeza. Enquanto que os alicates estão parados, o suporte das agulhas desloca-se para uma e imerge com as agulhas lavadoras nas aberturas dos objetos pela parte inferior.
De acordo com o programa de limpeza, a lavagem é realizada com meio liquido ou gasoso.
Este processo de lavagem ou secagem com os diversos meios de limpeza se repete no total por oito vezes, ate que os objetos tenham passado por todas as estações de limpeza.
Lavagem interna: Estação / agulhas 1 e 3 : Água industrial. Estação / agulhas 5 e 6 : Água WFI ou Osmose.
Estação / agulhas 2, 4, 7 e 8 : Ar Estéril. 8
Lavagem externa: Estação 1, 2 e 3 : Água de WFI ou Osmose.
Estação 4 e 5 : Ar Estéril.
Voltar os objetos para a posição de entrada.
Nesta estação os objetos serão novamente girados em 180°, afim de que as suas aberturas estejam para cima. 2.3 Estações adicionais. A máquina esta equipada com as seguintes instalações adicionais:
Tacômetro e contador de voltas.
Magazine de saída.
Controle de acumulo mínimo de objetos na entrada dos objetos.
Reconhecimento de final de magazine, ou seja, acumulo Máximo de objetos na saída. |
